주문형 판넬식 현황판

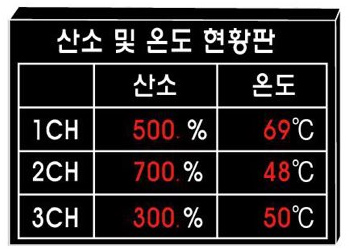

- 전력/시간/습도/산소/온도 등 특수 목적 현황판
- 센서에 출력되는 여러가지 신호를 입력 가능(4~20mA, RS485(422,232), PLC접점)
- PC 프로그램 설정 가능(다수 현황판 실시간 관리 기능)

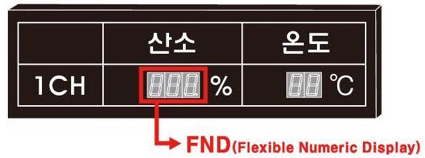

- DSPLAY/FND(Fixible Numeric Display) - 2인치~5인치
- 판넬 사이즈(고객 요청 제작가능)
현황판 기본구성
4~20mA 입력
접점 입력(릴레이)
각종 통신 프로토콜
기타(사용자 요청 입력)
모델 Model
| MODEL | 사양(SPEC) | 비고 |
|---|---|---|
| SITC-1CH-FND | 1000x200x200mm | FND / 1단 5열기준 |
| SITC-2CH-FND | 1000x400x200mm | |
| SITC-3CH-FND | 1000x600x200mm | |
| SITC-4CH-FND | 1000x800x200mm | |
| SITC-5CH-FND | 1000x1000x200mm |
FND 사이즈 Size
 |
 |
 |
 |
 |
|
|---|---|---|---|---|---|
| 3인치 | 62x90mm | 124x90mm | 186x90mm | 248x90mm | 310x90mm |
| 4인치 | 90x122mm | 180x122mm | 270x122mm | 360x122mm | 450x122mm |
| 5인치 | 125x170mm | 250x170mm | 375x170mm | 500x170mm | 625x170mm |
주문 예시 Example of Ordering
예를 들어 5품목 FND 4인치일때
SITC - 5CH - 4
